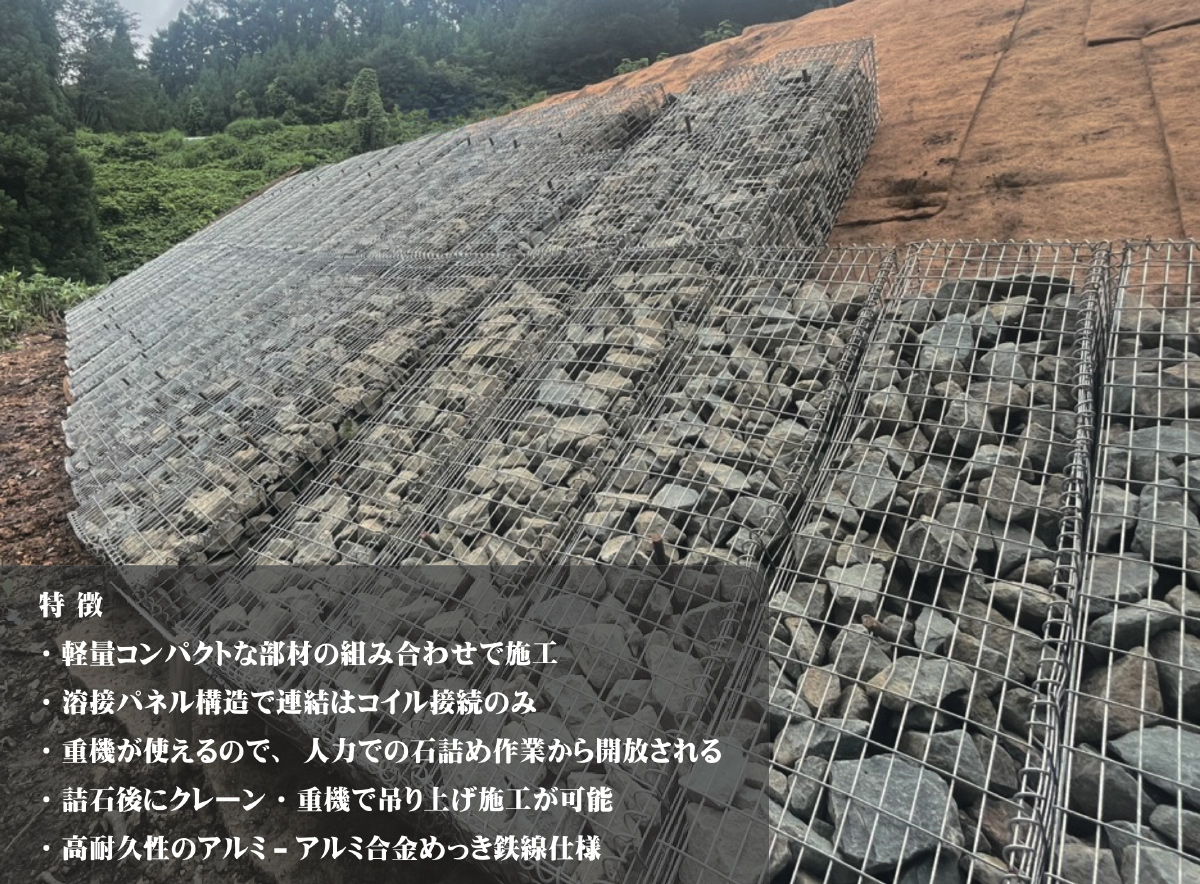

製品概要

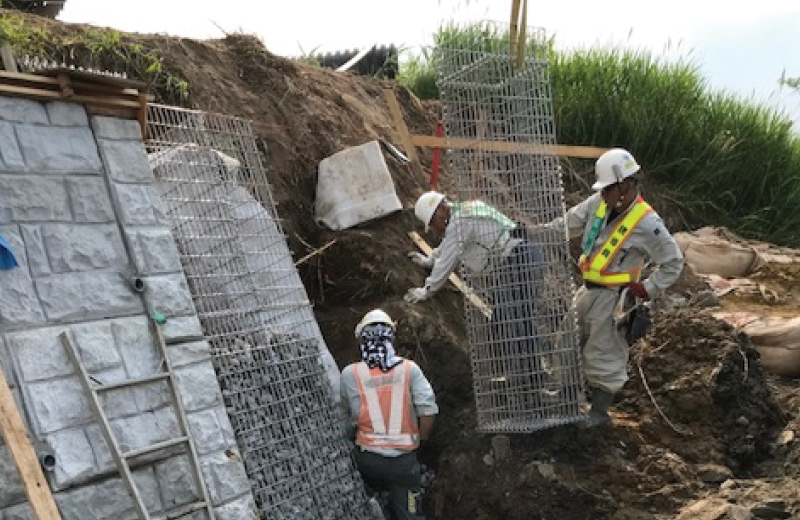

Ｌ型本体パネルとコイルで組立てる、
シンプル構造メッシュカゴ
| ■軽量・コンパクト設計で、部材の組み合わせるだけの簡単施工 |
|---|
| ■溶接パネル構造により、連結はコイル接続のみで作業効率アップ |
| ■重機使用に対応、人力による石詰め作業を大幅省力化 |
| ■亜鉛-アルミ合金メッキ鉄線仕様で、長期にわたる耐食性を保持 |

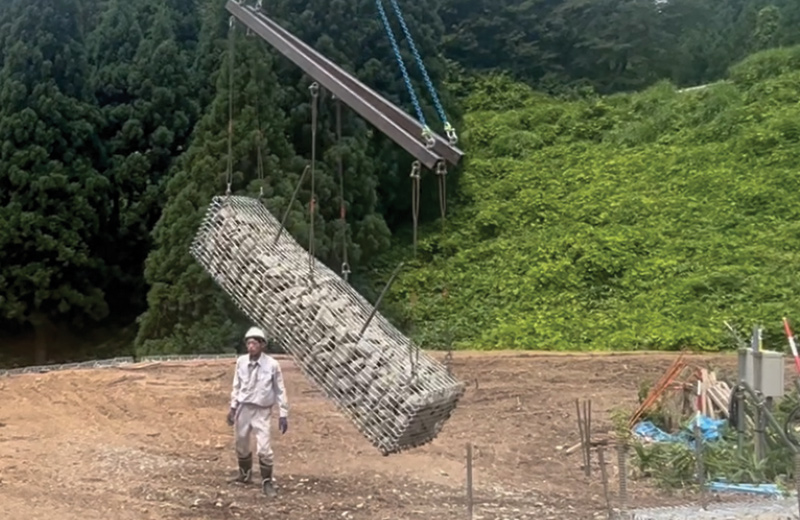

石詰め後にクレーン・重機で吊上げ施工が可能。
（１ユニット L＝2mまで）

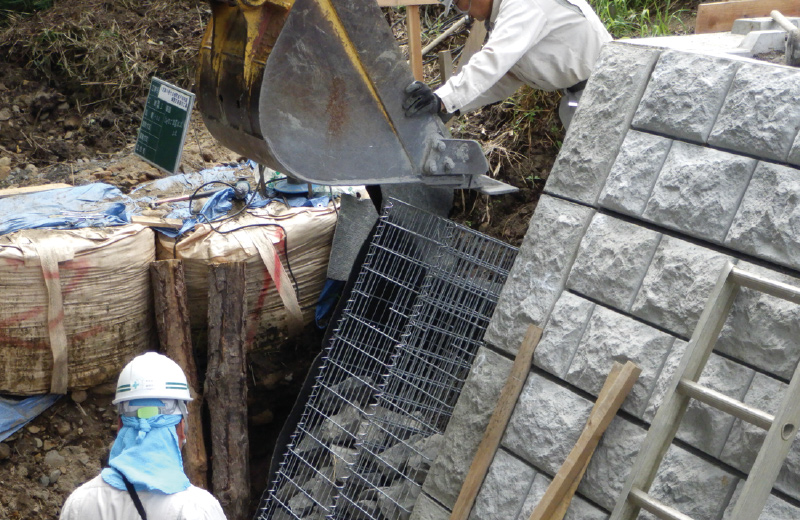

石詰め作業は重機による砕石流し込み施工。
劇的な作業時間の短縮を実現。
用途
-

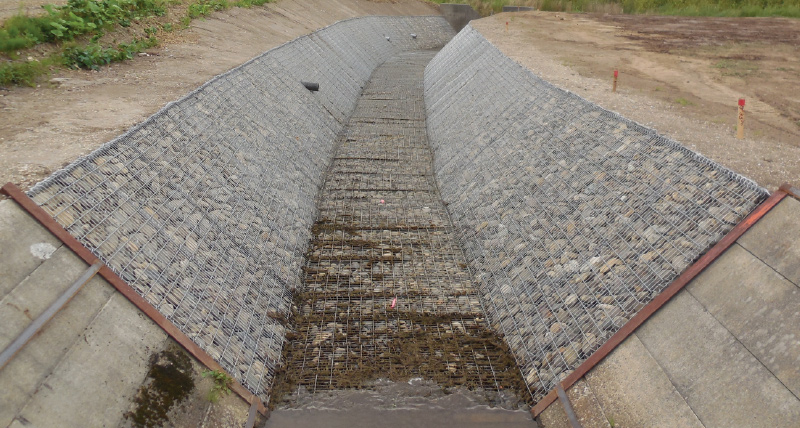

河川護岸工
-

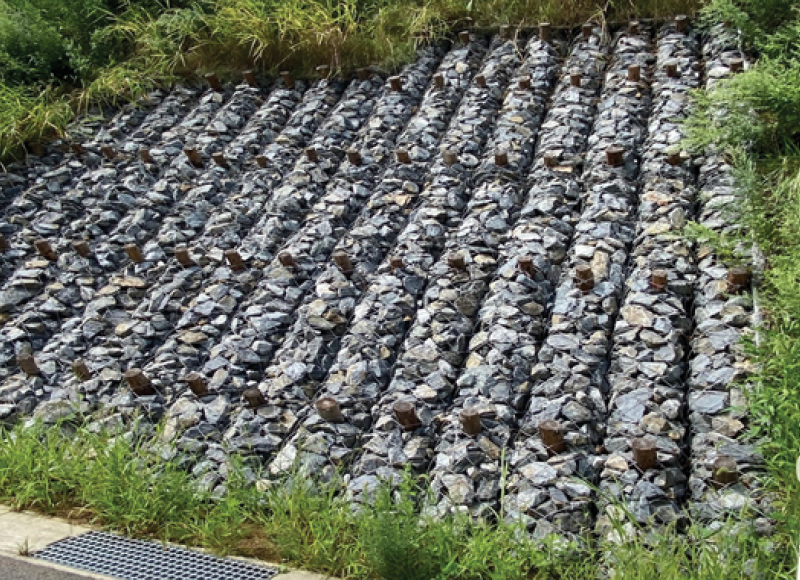

表面保護工
従来製品との比較
-

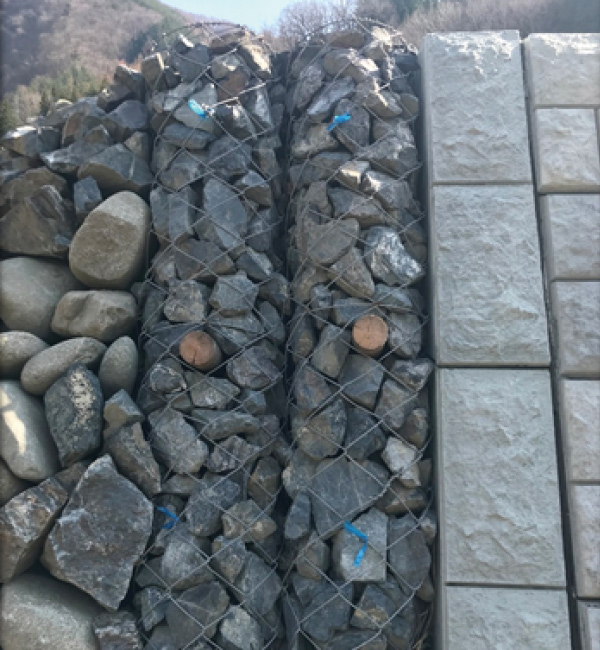

円筒形じゃかご
[使用材料]
亜鉛めっき鉄線／ひし型金網
[寸法]
網目130ｍｍ 外形φ450
線径φ4.0 - ▼
-
角型砕石メッシュカゴ（単列型）
[使用材料]
亜鉛-10％アルミ合金めっき溶接金網（付着量300g/㎡以上）
[寸法]
□450×450×Ｌ2000（1000）mm
網目40×100mm
縦線φ6.0 横線φ5.0
-
円筒形じゃかご
- ▼
-
角型砕石メッシュカゴ（連接型）
仕様
| 部材 | 規格 | 使用材料 |
|---|---|---|
| 本体パネル | 縦線φ6mm／横線φ5mm 網目40mm×100mm |
亜鉛－１０％アルミ合金メッキ鉄線製 溶接金網 （メッキ付着量３００ｇ/㎡以上） |
| 端部パネル | φ5mm 40mm×100mm |

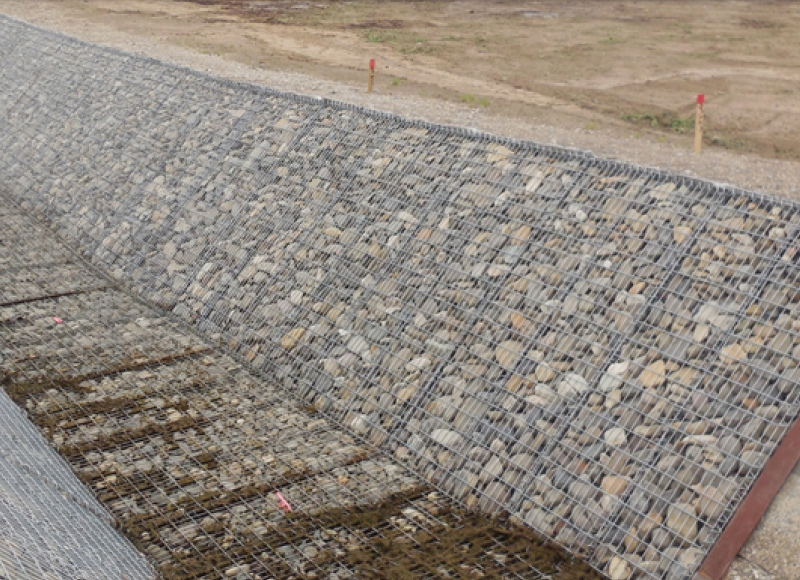

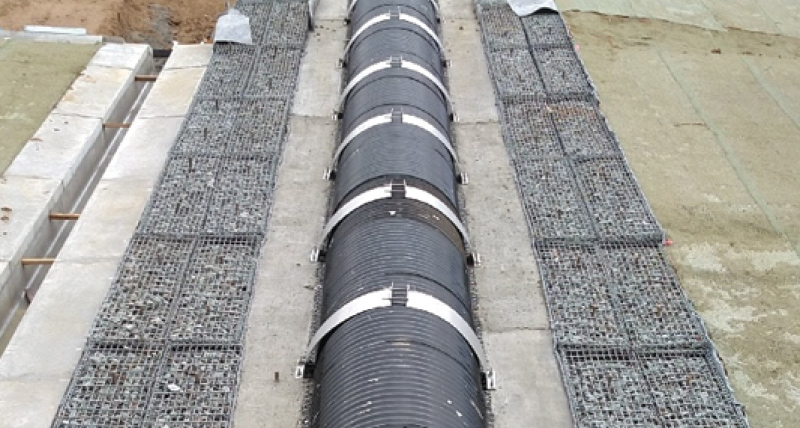

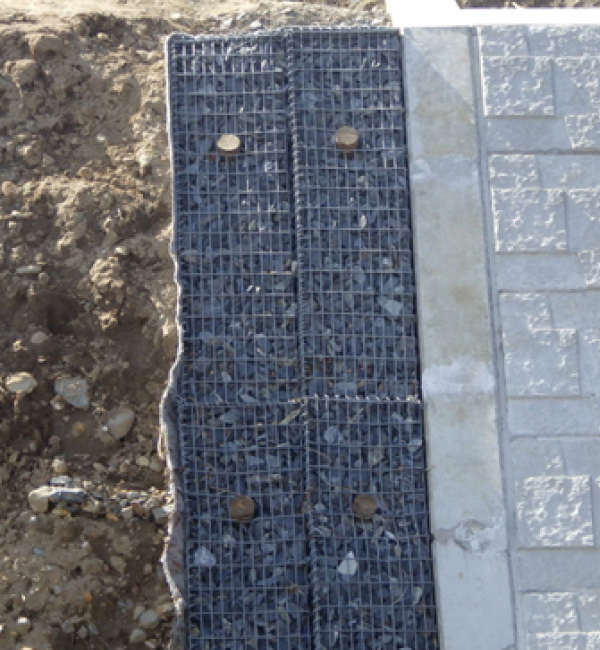

施工実績

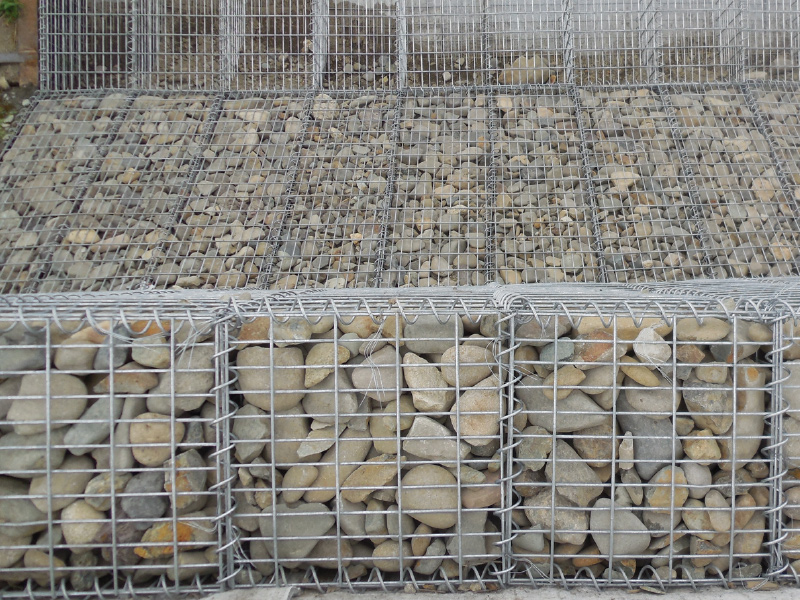

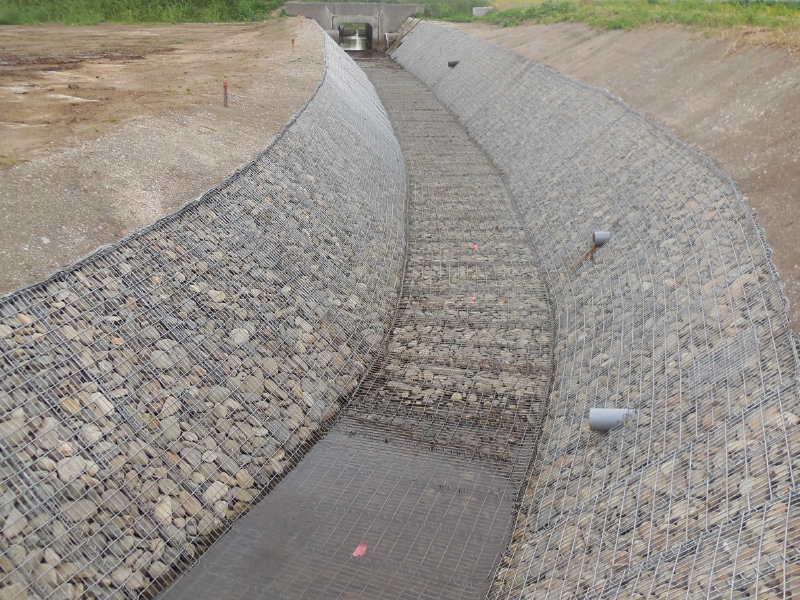

ー 北海道 ー

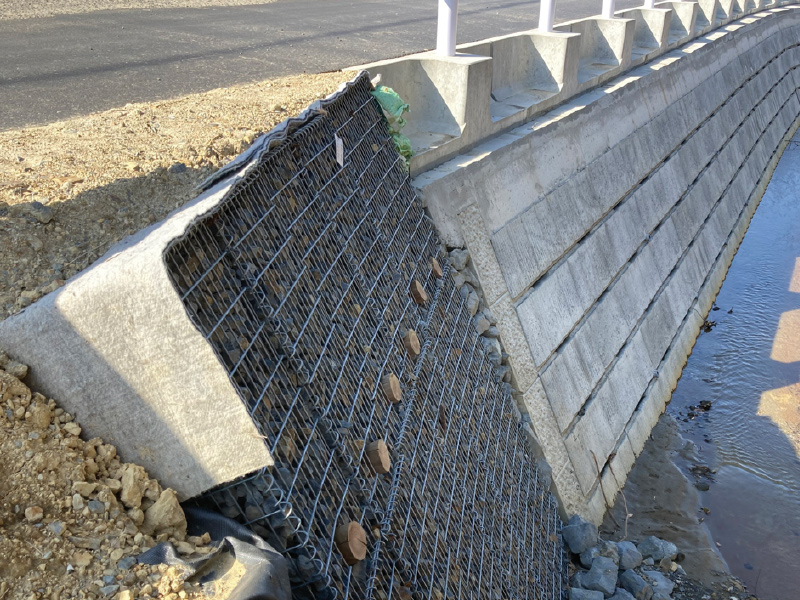

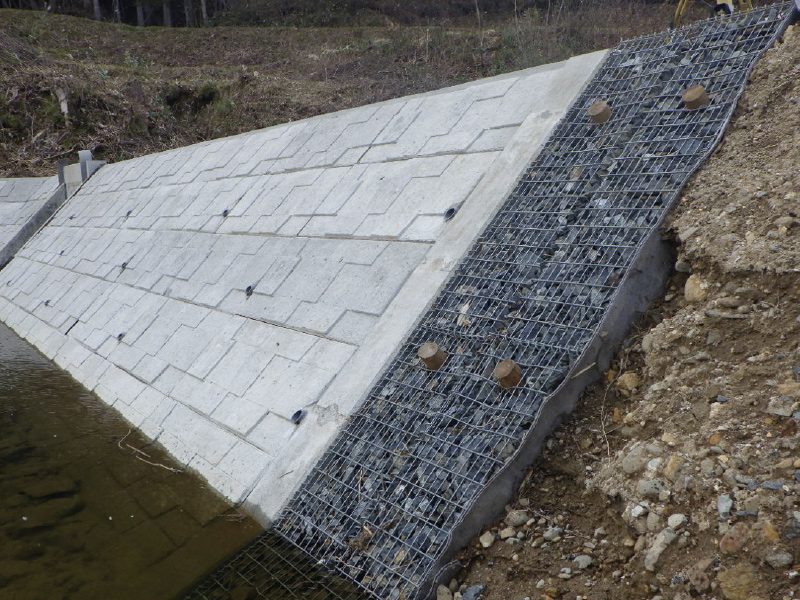

ー 岩手県 ー

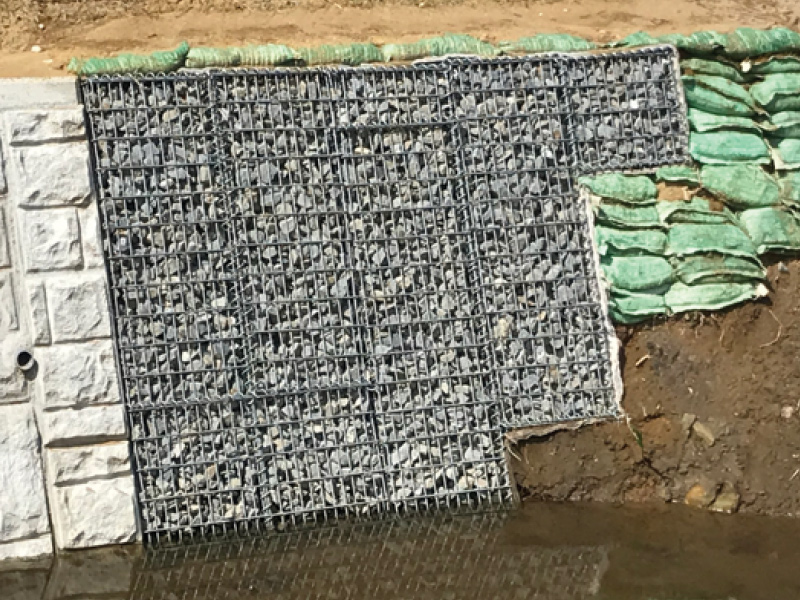

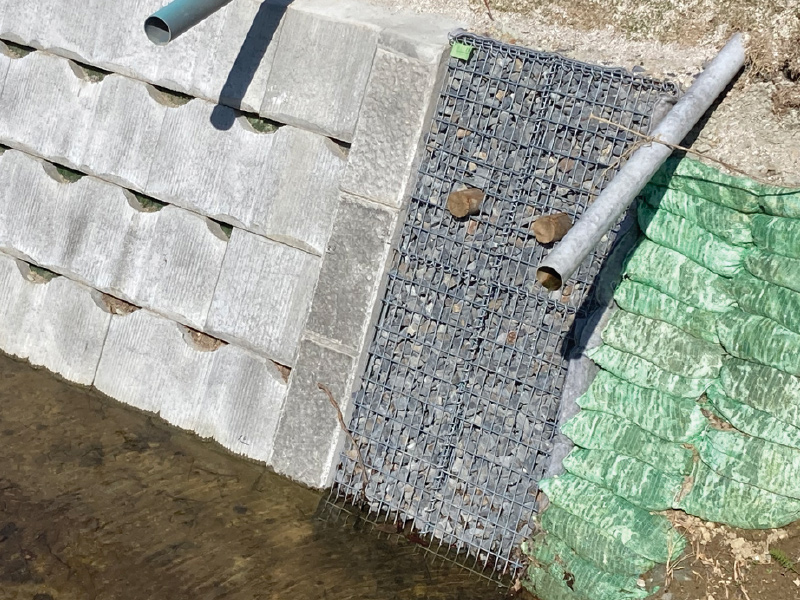

ー 宮城県 ー

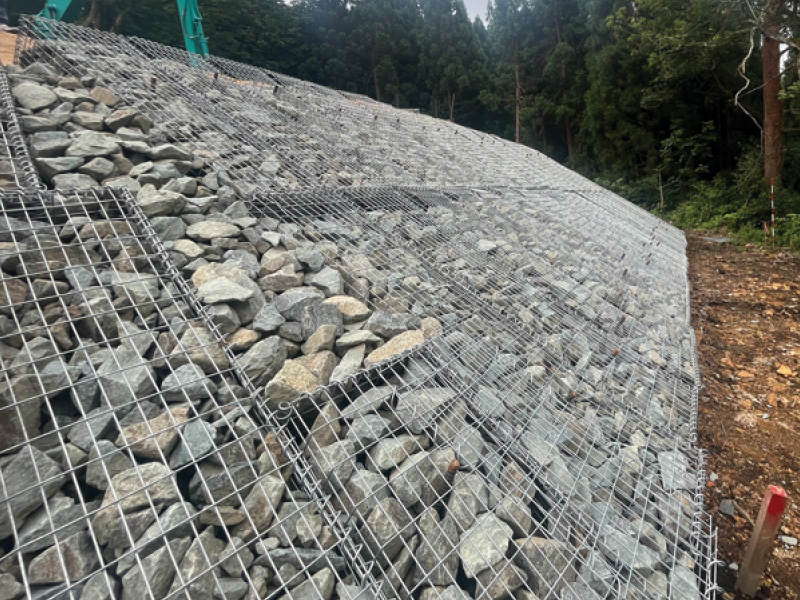

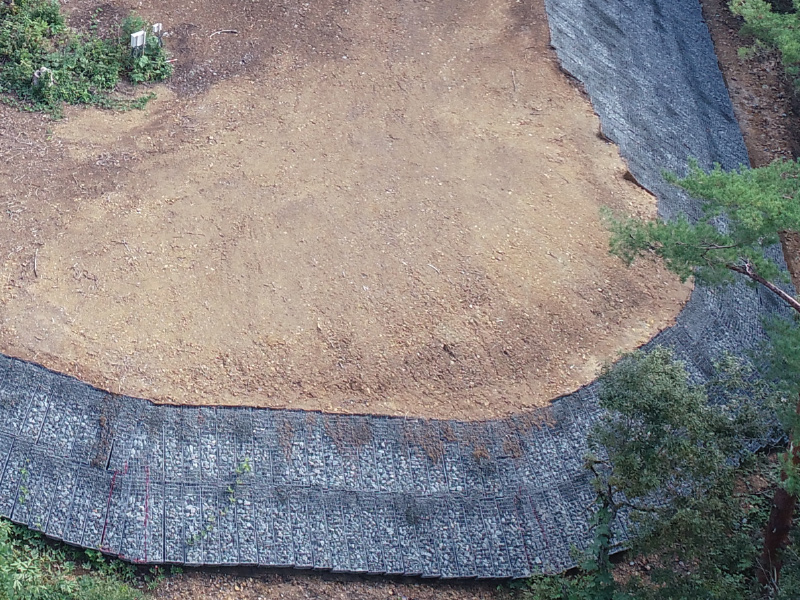

ー 秋田県 ー
※図面のダウンロードにはお客様情報の入力が必要となります
