コの字型本体パネル・補強フック・コイルで
組立シンプル構造

• 溶接金網を90°に折り曲げた本体パネル

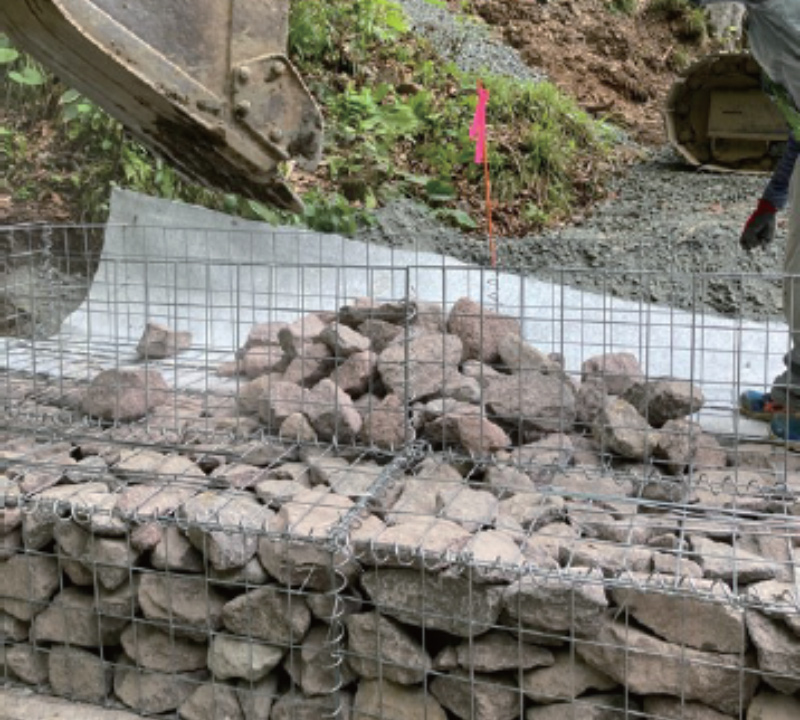

• 重機による石の投入可能

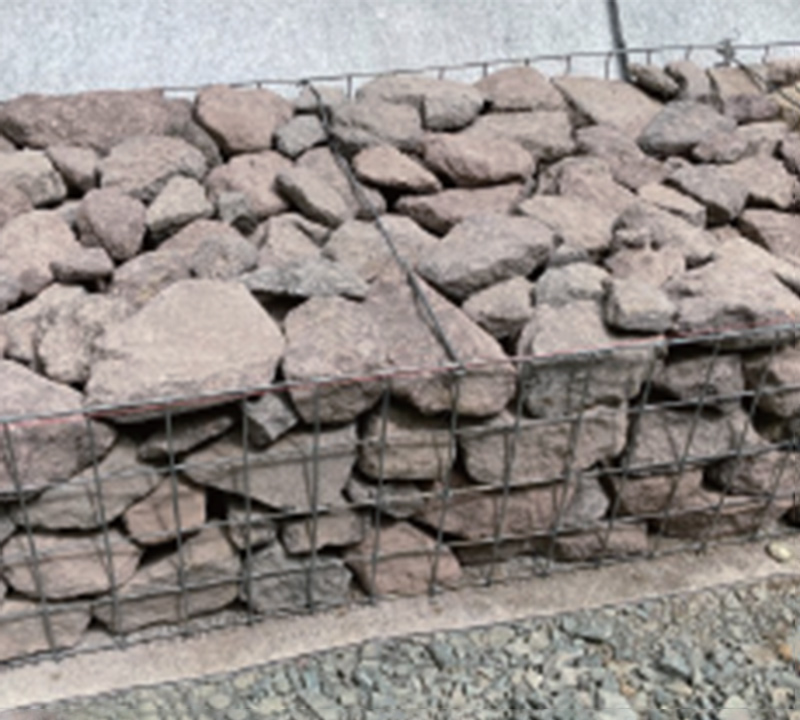

• 溶接構造で石詰後の孕み無し

材料規格

部位	規格	使用材料
本体	Φ5mm(Φ6mm)網目100mm × 125mm	亜鉛ー10％アルミ合金めっき鉄線 めっき付着量300g／㎡以上
端部パネル	Φ5mm、網目100mm × 125mm
上蓋	Φ5mm、網目100mm × 200mm
コイル	Φ5mm
ステー	Φ5mm

参考歩掛表（正面投影面積10㎡当たり）

製品型式	施工	普通作業員 （人）	バックホウ運転 （h）	中詰め石材量 （㎥）
80型	組立 石詰め	1.30	0.36	7.60
100型		1.62	0.46	9.50
120型		1.94	0.56	11.40

・上記歩掛は「災害復旧工事の設計要領」記載の「かごマット多段歩掛350㎡当り」を10㎡に換算しております。
・中詰め石材量は容積 × 95％としております。

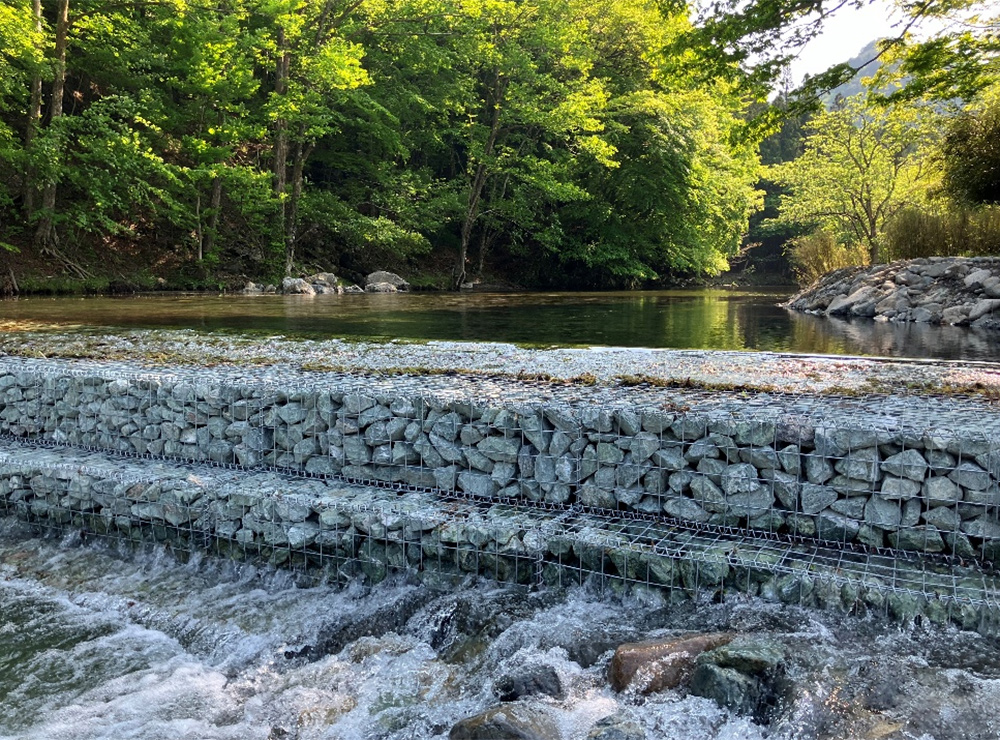

施工実績

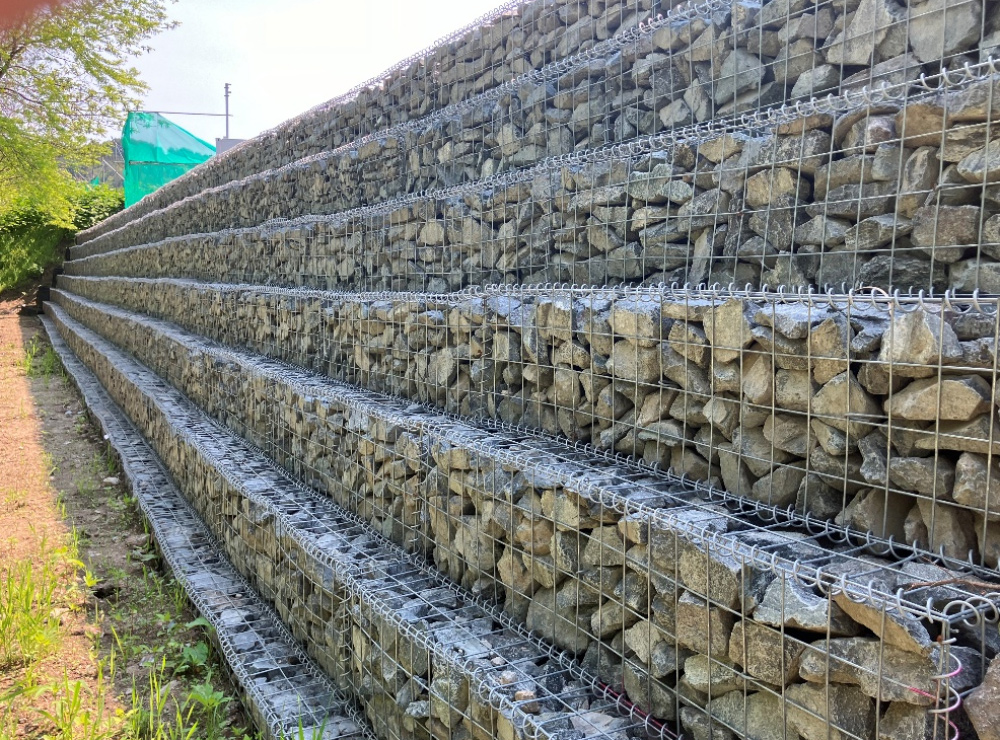

ー 土留工（岩手県）ー

•
•

ー 河川護岸工（岩手県）ー

•
•

※図面のダウンロードにはお客様情報の入力が必要となります
