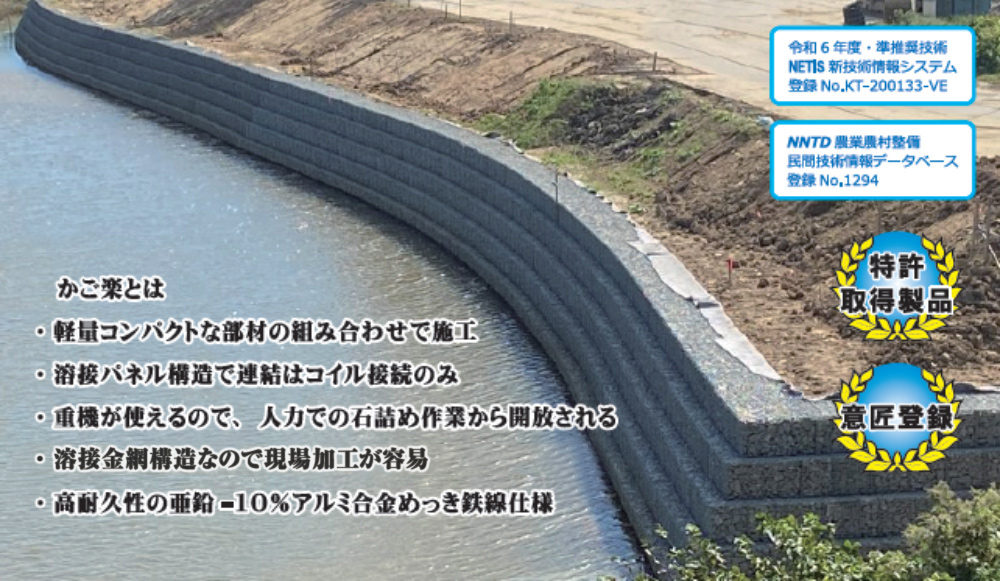

L型パネル・コイルで組立

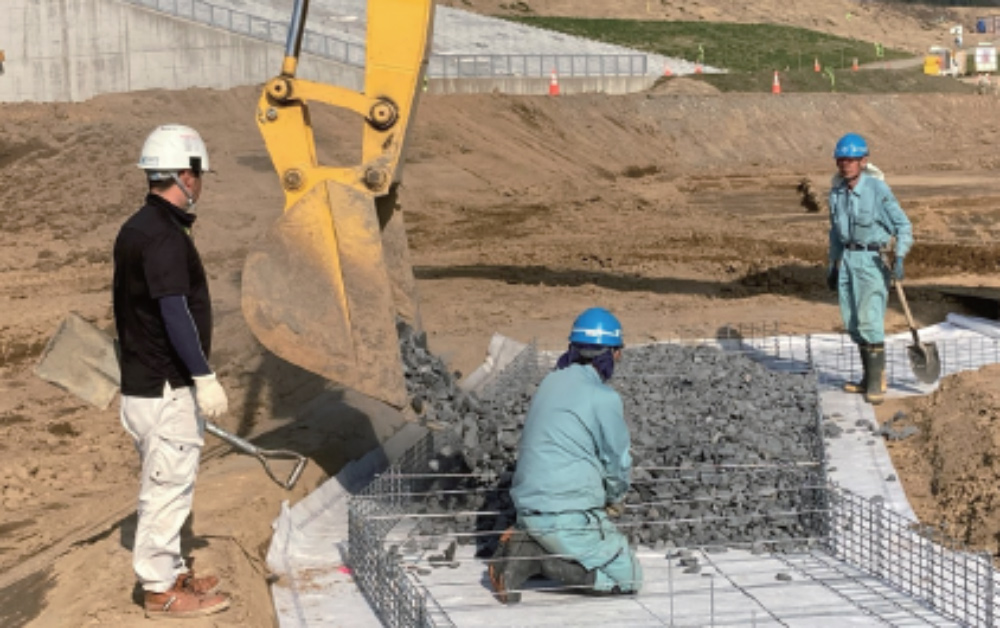

重機で流し込み施工が可能
↑図面ダウンロードはこちら

施工動画

底が無いけど、ソコが良い！
ボトムレス構造！

1
コスト削減

高品質と価格抑制の両立を実現
2
構造体の一体化

上下段で石材が噛み合い強い摩擦力を実現
3

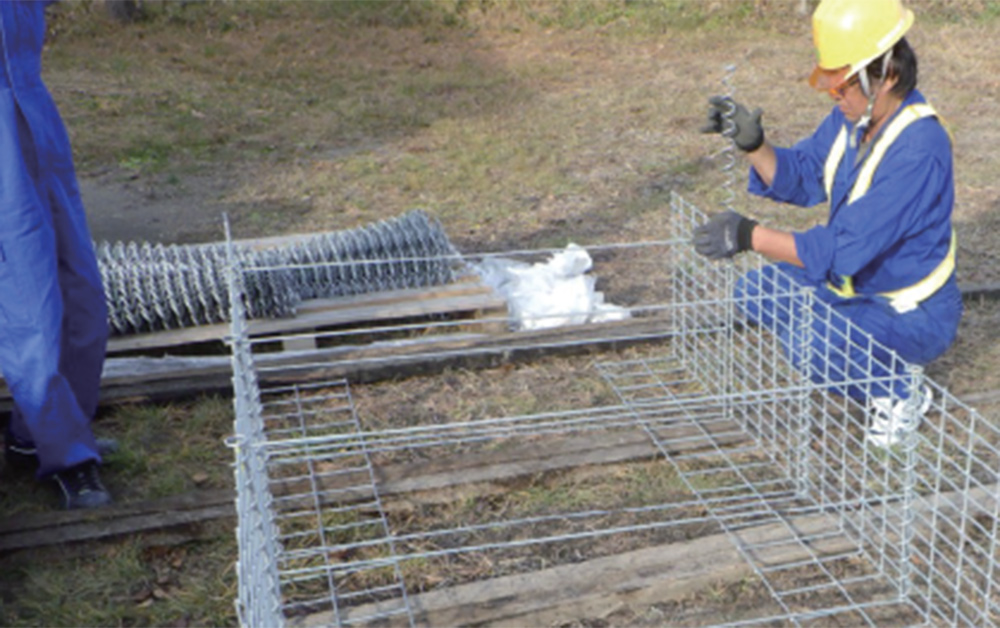

現場の施工が楽になる

軽量で仮組後にたためる為楽な配置作業を実現
4
現場に合わせたラインナップで設計サポート

型式選択や蓋（底）網の追加が可能で無駄の排除を実現

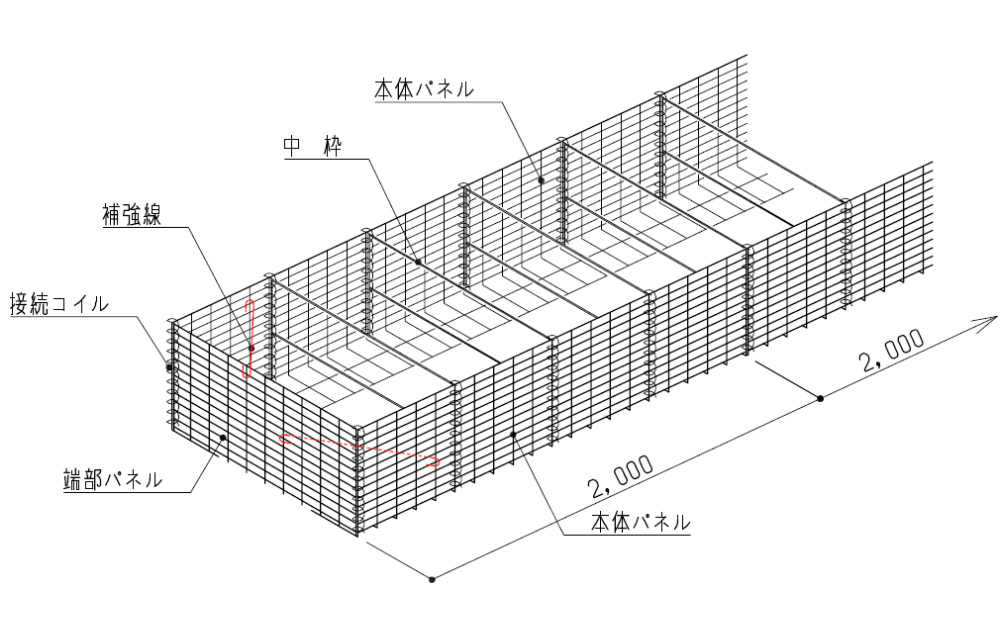

製品規格

材料規格

部位	規格	使用材料
本体パネル端部パネル	縦線径Φ6mm、横線径Φ5mm 網目40mm × 100mm　正背面部	亜鉛ー10％アルミ合金めっき溶接金網（付着量300g／㎡以上）
接続コイル	Φ5mm
中枠補強線	Φ6mm
上蓋パネル ※オプション	Φ5mm　網目40mm × 100mm

参考歩掛表（正面投影面積10㎡当たり）

型式	施工	普通作業員（人）	バックホウ運転（h）	中詰材量（㎥）
80型	組立・砕石詰め（砕石40mm以上）	0.4	0.37	8.0
100型		0.4	0.46	10.0
120型		0.4	0.56	12.0

・上記組立歩掛は当社参考歩掛
・バックホウ運転(h)はかごマット多段積を準用
・上蓋を使用する場合は砕石メッシュカゴ正面面積10㎡当たり普通作業員0.1人を別途計上してください。
・底版部に底板を設置する場合は蓋用部材を別途計上してください
※上蓋設置歩掛は森林管理局「森林整備保全事業標準歩掛」を準用

施工性・施工日数　比較表

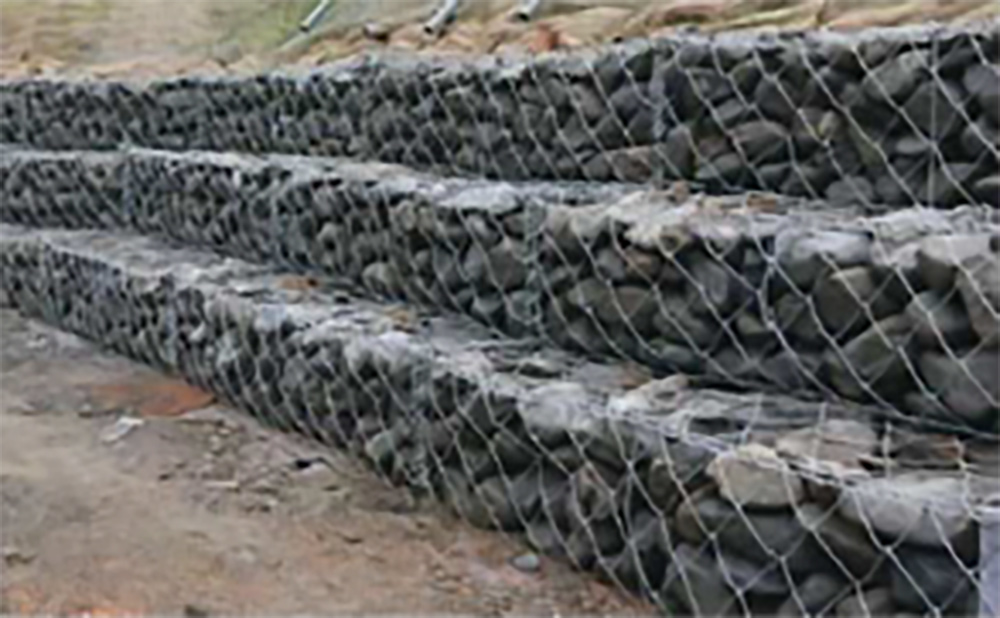

ふとんかご工（評価：△）

【工法原理】
ふとんかごは割栗石を入れた各枠を積み重ね、もたれ式擁壁をみなした構造である。かごに石を中詰することにより、枠材と割栗石が一体となったもたれ式擁壁となり、背面からの土圧に対して自重量にて抵抗する。線径も細く、仮設扱いとなる。

NETIS	ー
標準規格寸法	高さ(H)	500mm、600mm
	幅(B)	1200mm
	長さ(L)	1000、2000、3000、4000mm
	網目、線径	Φ3.2、4.0mm　網目10、13、15cm
特徴	・中詰め作業が大変、手詰めになる・亜鉛メッキ品、線径が細く伸びやすい・部材がパネルになっており、運搬が大変・R部（曲線部）の施工が難しい・仮設土留に使用
施工日数	8.7日／200m当り（組立、詰石のみの当社歩掛による）
適用範囲	道路仮設
直高	2m以下

従来工法（評価：△）

【工法原理】
従来工法の多段式は割栗石を入れた各枠を積み重ね、もたれ式擁壁とみなした構造である。土留工、川の浸食防止、双方に使用できる。上蓋付の構造になる。

NETIS	ー
標準規格寸法	高さ(H)	500mm
	幅(B)	800、1000、1200mm
	長さ(L)	2000mm
	網目、線径	補強線Φ6、横線、縦線Φ5　網目100×125
特徴	・中詰め作業が大変、手詰めになる・亜鉛アルミ合金メッキ線のため高耐久・部材がパネルになっており、運搬が大変・R部（曲線部）の施工が難しい・河川、土留両方に使用・上蓋つきのため、そのまま河川に使用できる
施工日数	6.65日／200m当り（組立、詰石のみの当社歩掛による）
適用範囲	道路・治山、河川、砂防
直高	8m以下

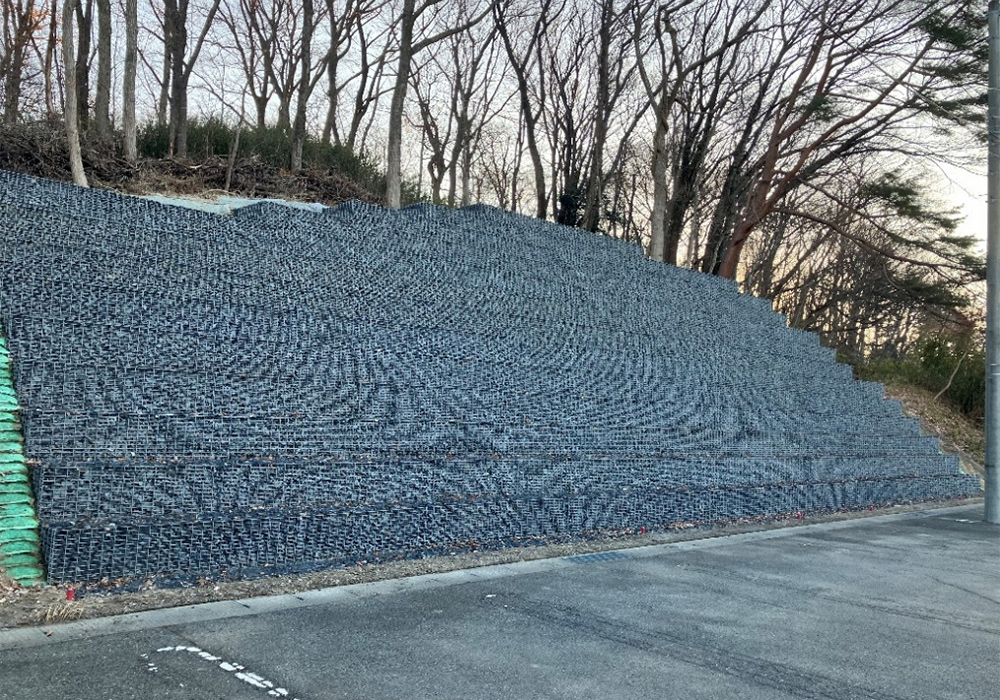

新工法（砕石メッシュカゴ）（評価：◎）

【工法原理】
砕石メッシュカゴは砕石40ー80を入れた各枠を積み重ね、もたれ式擁壁をみなした構造である。砕石かご枠に石を中詰めすることにより、枠材と砕石が一体となったもたれ式擁壁となり、背面からの土圧に対して自重量にて抵抗する。

NETIS	KT-200133VE　準推奨技術
標準規格寸法	高さ(H)	標準 500mm（250〜1000mm）
	幅(B)	800、1000、1200、1500、2000mm （パネルの組み合わせ次第でそれ以上も可）
	長さ(L)	2000mm
	網目、線径	補強線Φ6、横線、縦線Φ5　網目100×40
特徴	・施工性がよく、工期短縮が可能・高性能表面処理により高い耐久性能を実現・部材が軽量で運搬が容易・R部（曲線部）の施工が容易・中詰めが砕石のため、機械施工ができる
施工日数	1日／200m当り（組立、詰石のみの当社歩掛による）
適用範囲	道路・治山、砂防
直高	8m以下
