グリーンキープパネル
■特長
| RCやALC壁および板材などの取付けに最適です。 |
| パネルに凹凸があることから、植物の生長がし易くなります。 |
| 固定アンカーが小さく削孔量も少ないため壁面への悪影響が少なくなります｡ |
| パネルの材質・色などを選択出来ます｡ |
■部品詳細図
●グリーンキープパネル＜Ｈ５０＞
※高さはH30、H50、H75、H100 の４種類
■標準規格
| 部材名 | 形状・寸法 | 材質・表面処理 |
|---|---|---|
| グリーンキープパネル | φ3.2×1996×996 | 亜鉛-アルミ合金めっき鉄線＋塗装 |
| 固定金具（PL-1.6t） | 1.6t×20×20 | めっき材＋塗装 |
| ハイタップアンカー | M6×35 | 炭素鋼＋エコリート処理 |
※グリーンキープパネル及び固定金具はステンレス（SUS304）品も製作可能です。
グリーンメッシュパネル
■特長
| パネルを壁面から離して取付けるため強固なコンクリート面に適しています。 |
| パネルの線径や網目を自由に変える事が可能です。 |
| 壁面に窓や排気口など部分的に取付けない箇所が有る場合、パネルを現場加工することが出来ます。 |
| 風当たりが強い箇所や高所の壁面緑化に適しています。 |
| ２種類の専用固定金具を使用することで簡単に取付け出来ます｡ |
■Ａタイプ標準規格
| 部材名 | 形状・寸法 | 材質・表面処理 |
|---|---|---|
| 溶接金網 | φ6.0×100×100 | SUS304,亜鉛-アルミ合金めっき鉄線 |
| 固定金具（Ａ型） | 3.0t×50×50 | SUS304,めっき材＋塗装 |
| 接続金具 | 2.0t×24×26 | SUS304,めっき材＋塗装 |
| アンカー | M8 | SUS304系,SUSXM7 |
※溶接金網の線径は、φ3.2～φ6.0まで選択することが可能です。
※溶接金網及び固定金具は塗装品も製作可能です。
■Bタイプ標準規格
| 部材名 | 形状・寸法 | 材質・表面処理 |
|---|---|---|
| 溶接金網 | φ4.0×100(50)×100 | SUS304 |
| 固定金具（B型） | 3.0t×66×30 | SUS304 |
| アンカー | M8 | SUS304系,SUSXM7 |
※溶接金網の線径は、φ3.2～φ4.0まで選択することが可能です。

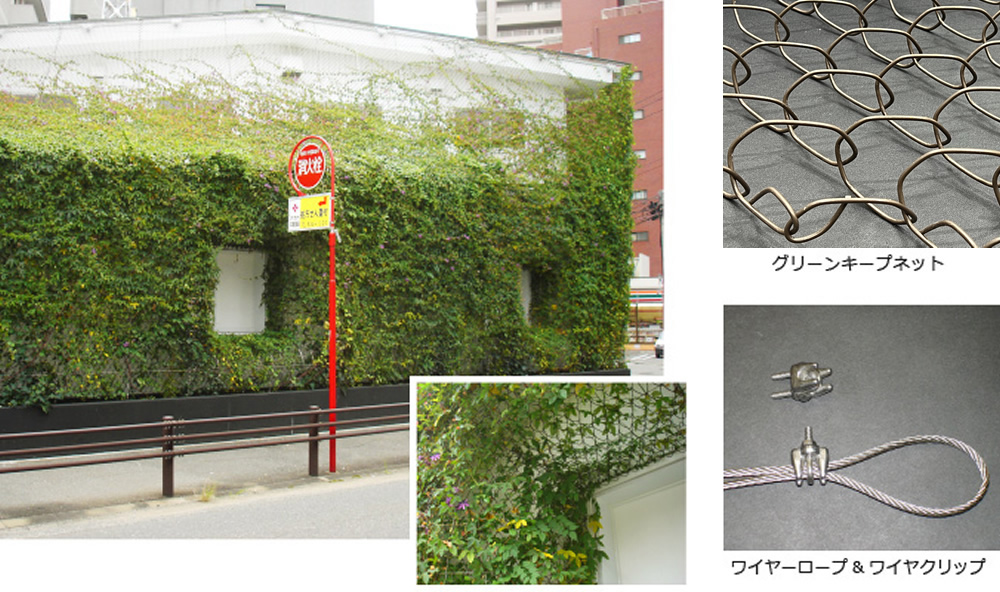

グリーンキープネット
■特長
| カーブのある壁面や固定するスパンが長い所の施工に適しています。 |
| 金網に厚みがあるため、植物が絡み易く成長がし易くなります。 |
| 植物の性状により金網の厚さ・線径および網目を変える事ができます。 |
| 金網をロープを用いて簡単に固定するため施工性に優れています。 |
■グリーンキープネット標準規格
| 種類 | 線径×目合い | 高さ（mm） | 材質・表面処理 |
|---|---|---|---|
| 厚層金網 | φ2.6×（φ2.0）×75mm目 | 30 | ポリエチレン（ＩＲ）被覆鉄線 |
| φ3.2（φ2.6）×75mm目 | 30 |
ワイヤーロープタイプ
■特長
| 部材が軽量・コンパクトなため、現場の搬入コストが抑えられます。 |
| 中間部の固定箇所が少なくなるため、施工性に優れています。 |
| 現場に合わせた自由度の高い設計が可能です。 |
■標準仕様
| 部材名 | 線径 | 材質 |
|---|---|---|
| ワイヤーロープ | φ3.0 | SUS304 |
| φ4.0 |
