特徴

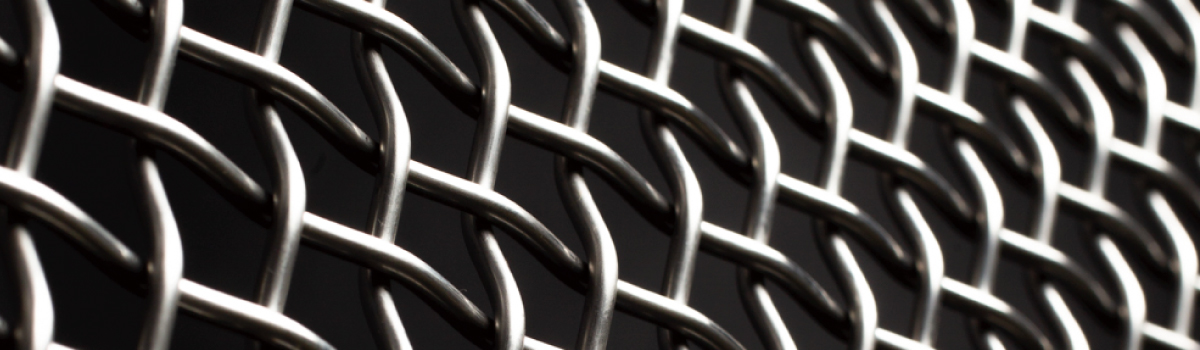

縦線と横線を交互に織り編んだ金網。
線径と織り目の組合せにより、ふるいやフィルター、畜産、エクステリアなど様々な用途に利用されます。
主な用途
鉱山用、造船用、製粉用、農業用、ふるい用、理化学用､エクステリア用等
製品仕様
| ■線材 | ステンレス鋼線､亜鉛めっき鉄線､ビニル被覆亜鉛めっき鉄線､アルミ被覆鋼線､銅線 |
|---|---|
| ■線径 | φ0.030〜φ0.16 は、ステンレス鋼線のみです。 φ0.18〜φ1.5 は、ステンレス鋼線、亜鉛めっき鉄線です。 φ1.6 以上は、種々の線材で可能です。 |
| ■網目 | 430メッシュ（0.06mmピッチ）まで製作できます。 |
| ■網幅 | ステンレス鋼線、亜鉛めっき鉄線の網幅は910mm、1000mmが標準です（自動織機）。 1.2m以上の平織金網は、ご注文いただいてからの製作です（少量でも製作できます）。 |
■標準製造範囲 平織金網（φ1.2～φ6.0）
| 1.5 | 1.6 (1.1) |
2.5 (1.5) |
2.3 (1.9) |
2.6 | 3.0 (2.5) |
3.2 | 4.0 | 5.0 | 6.0 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | ○ | ○ | ||||||||
| 4 | ○ | ○ | ○ | |||||||
| 5 | ○ | ○ | ○ | ○ | ○ | |||||
| 6 | ○ | ○ | ○ | ○ | ○ | ○ | ||||
| 8 | ○ | ○ | ○ | ○ | ○ | ○ | ||||
| 9 | ○ | ○ | ○ | ○ | ○ | |||||
| 10 | ○ | ○ | ○ | ○ | ||||||
| 2メッシュ | ○ | ○ | ○ | ○ | ||||||
| 12 | ○ | ○ | ○ | ○ | ||||||
| 15 | ○ | ○ | ||||||||
| 18 | ○ | ○ | ||||||||
| 20 | ○ |
＊線径の（ ）内の数値はビニル被覆亜鉛めっき鉄線の心線径です。
＊ステンレス鋼線はJIS.G4309に適合した材料とし、SUS304を標準とします。
＊亜鉛めっき鉄線は、JIS.G3547のSWMGS-2、SWMGS-3を標準とします。
＊φ1.2以上は耳がありません。
■形状と名称
平織金網
綾織金網
畳織金網
